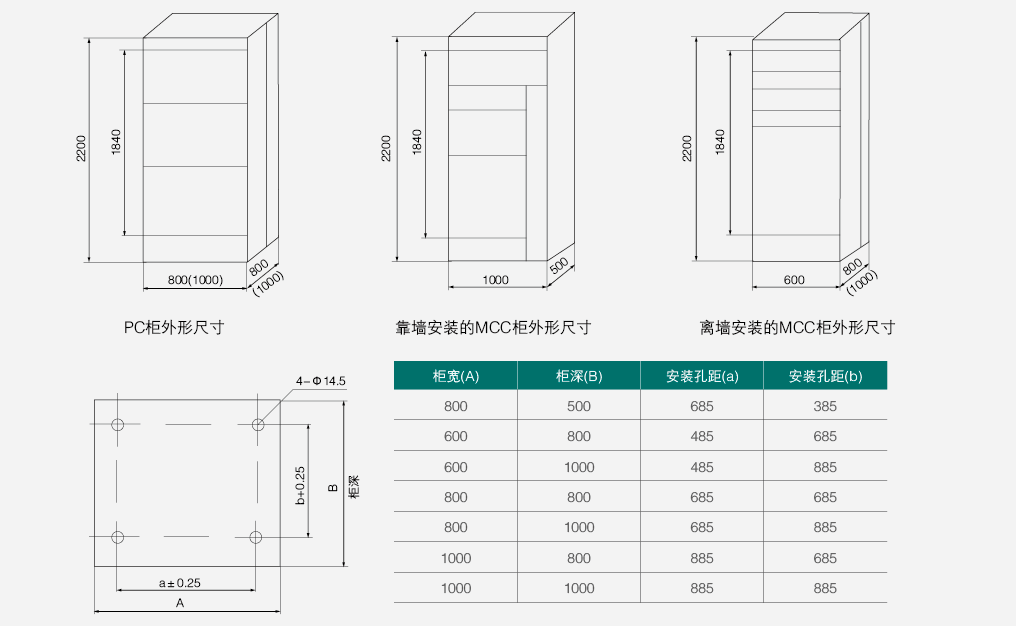

外形及安裝尺寸（mm）
使用范圍
GCK低壓抽出式開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成，適用于發電廠，變電站，工礦企業等電力用戶作為交流 50Hz,最大工作電壓至660V，最大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。
型號及含義

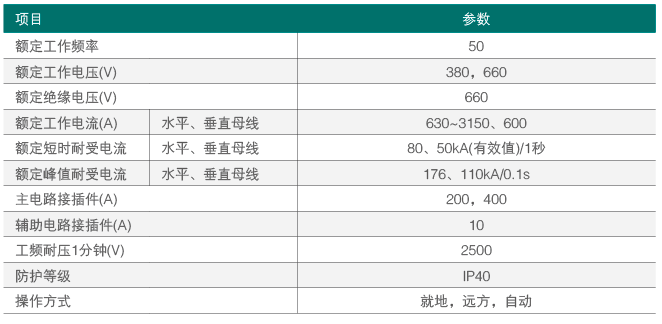

主要技術參數
結構特征
本系列產品的基本柜架為組合裝配式結構，柜架的全部結構件通過螺釘緊固互相連接成基本框架，再按需要加上門、檔板、隔板、 抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點：
框架采用形鋼材，利用三維角板定位，螺栓連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。
框架及零部件安裝孔按模數E=20mm變化。
內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂。
在動力中心(PC)進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C，ME等系列IJ，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如：ABB公司生產的F系列斷路器，以及智能化斷路器。在一般情況下，PC單元帶有有翻排的主電路(包括母聯)，額定電流在630A~1600A時，占據一個外形尺寸為800×1000×2200(寬×深×高)的柜體。沒有翻排的主電路占據一個外形尺寸為800×800×2000(寬、深、高)的柜體。額定電流在1600A-3150A時，占據一個外形尺寸為100×1000×2200(寬×深×高)的柜體。沒有翻排的主電路占據一個外形尺寸為1000×800×2200(寬×深×高)的柜體。動力中心(PC)饋電柜結構與進線柜相似，饋電電流在630A~1600A時，一個1000×1000×2200(寬×深×高)的柜體可裝二個回路，為上下布置安裝。
電動機控制中心(MCC)開關柜有靠墻安裝和不靠墻安裝二種，其頂部都為水平母線區域，水平母線區域下面為抽屜功能單元區域，該區域的寬度為600mm，安裝抽屜功能單元區域的高為1840mm，當柜體為靠墻安裝時柜的左部為功能單元區域，右部有一個200mm 寬的電纜出線區域，柜體外形尺寸為800/500/2200(寬/深/高)，當柜體為離墻安裝時，柜體寬度為600mm，電纜出線區在柜體的后部， 柜體的外形尺寸為600×800(1000)×2200(寬×深×高)。柜體深度有800和1000二種，我們建議用戶選用1000深的柜體，以與PC 柜深度統一，當抽屜抽出柜外時，柜內帶電部分不外露，安全可靠。
抽屜功能單元與門由主開關的操作機構進行機械聯鎖，主開關在合閘位置時門打不開，并且操作機構可采用外加掛鎖鎖定在合閘或分閘位置。功能單元隔室之間用金屬板分隔，抽屜具有良好的互換性，并具有工作位置，試驗位置和分離位置。當抽屜推到某個位置時，抽屜自動定位，此時可拉動抽屜左邊的拉板抽屜可解除定位，進入下一個位置，抽屜抽出柜外時還具備防脫落功能。
在電容補償、計量等固定式方案的柜體與抽屜式柜體具有同樣的外觀造型，同樣的水平母線位置。從而保證了抽屜式與固定式柜體能 夠并排使用。
母線系統柜體的母線采用三相五線制，水平母線額定電流在1250A及以下時采用單母線，水平母線額定電流在1250A以上時采用雙母線， 柜與柜之間的水平母線采用連接塊搭接，垂直母線采用聚碳酸脂工程塑料外殼封閉，內部用隔板限制電弧擴散，中性母線設置在柜頂的前部，保護母線(PE)設置在柜底部，并與柜體的隔板，門相連，從而保證了接地連續性。
在不降低外殼防護等級的情況下，開關柜底部和頂部設有自然通風窗口。
柜體外殼防護等級為IP40。
使用環境條件
◆ 海拔不超過2000m；
◆ 周圍空氣溫度不高于+ 4C℃，并且24h內平均溫度不高于+35℃，周圍空氣溫度不低于-50℃；
◆ 大氣條件：空氣清潔，相對濕度在溫度為+4C℃時不超過50%,在溫度較低時允許有較高的相對濕度，列如：+20℃時為90%；
◆ 沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所；
◆ 與垂直面傾斜不超過5°；
◆ 本產品適合以下溫度運輸儲存：-25℃~+55℃，在短時間內(不超過24h)不超過+70℃。
注：如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。
訂購須知
一、在產品安裝調試期間，公司免費為用戶提供技術服務、現場協助調試。在服務過程中，公司無償向用戶說明設備制造情況及技術性能，保證設備安裝高度驗收合格。
二、產品質保期內，屬于正常使用中出現的故障，免費維修，并確保用戶反饋意見在最短時間得以解決。受理用戶提出的質量問題與服務要求后，正常情況下，市內3小時內趕赴故障現場，若遇到變壓器或高、低壓關鍵元器件損壞，保證1-3日內予以修復；外省5小時制定維修方案，24小時內派技術人員到現場處理。
三、產品質保期內，若故障趕時間累計超過30天，則質保期按故障時間的兩倍順延。
四、在安裝調試過程中，非我公司原因造成的產品故障，我公司有協助解決問題的義務，但所需費用由需方承擔。
五、采購的所有外購件，如有質量問題均由我公司負責。質保期內更換的零部件，自更換之日起保修期為12個月。
六、在產品質保期滿后，公司仍將為用戶進行延續服務并提供技術支持，以最優惠的價格為用戶終身提供所需備品、備件、配件和維修保養技術，費用低于行業價格。
