XL-21、GGD、GCK配電柜都有哪些區別?
文章作者:遠卓機電
人氣:
發表時間:2022-03-23 15:36:57
電氣發展至今,可以說配電柜無處不在,但往往使用在工業、辦公樓、發電廠等,有的甚至與我們只有一墻之隔,但是很多非專業人員是沒有機會接觸的。然而電氣中常見的柜型有XL-21,GGD,GCK,GCK,MNS等。各種柜型都屬于配電柜,下面我們逐一分析各類配電柜的區別。dkc廣州遠卓機電科技有限公司
dkc廣州遠卓機電科技有限公司
第一、XL-21dkc廣州遠卓機電科技有限公司
“XL”系列,除了XL-21(簡稱21柜)以外,還有XL-20(20柜)、XL-28(28柜)等等,它們之間的區別,是柜內電壓不同,以21柜為例,電壓往往不超過500V。dkc廣州遠卓機電科技有限公司
“XL”系列叫做動力柜,實際上可以看做是一個大配電箱,往往用在終端電路中。它與其它柜型的區別,也是說它是大型配電箱的原因如下:dkc廣州遠卓機電科技有限公司
a、主母線不固定;dkc廣州遠卓機電科技有限公司
b、隔離刀開關向前開啟;dkc廣州遠卓機電科技有限公司
c、只對下端負載負責,只負載檢修負載。dkc廣州遠卓機電科技有限公司

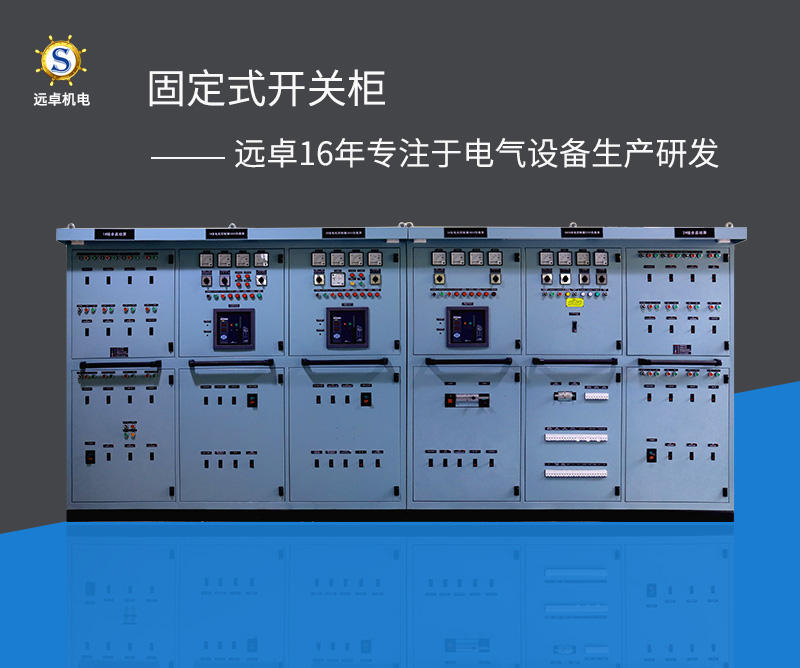

dkc廣州遠卓機電科技有限公司第二、GGDdkc廣州遠卓機電科技有限公司
GGD,全稱叫做固定式開關柜。GGD的外觀(合上柜門以后)與21柜很像,與GCK,GCS,MNS的區別一目了然——GGD有柜門,而后三者沒有。dkc廣州遠卓機電科技有限公司
GGD,GCK,GCS,MNS有幾個共同點,是它們與21柜等配電箱柜的區別:dkc廣州遠卓機電科技有限公司
a、安裝于變壓器低壓側進線處;dkc廣州遠卓機電科技有限公司
b、主母線固定;dkc廣州遠卓機電科技有限公司
c、對下端所有配電箱柜負責。dkc廣州遠卓機電科技有限公司
d、GGD與后三者柜型,除了外觀外,區別如下:dkc廣州遠卓機電科技有限公司
e、GGD是通柜形式,打開柜門后內部連通;dkc廣州遠卓機電科技有限公司
f、造價低、內部回路少,只適用于小型配電室;dkc廣州遠卓機電科技有限公司
g、不能與計算機連通;dkc廣州遠卓機電科技有限公司

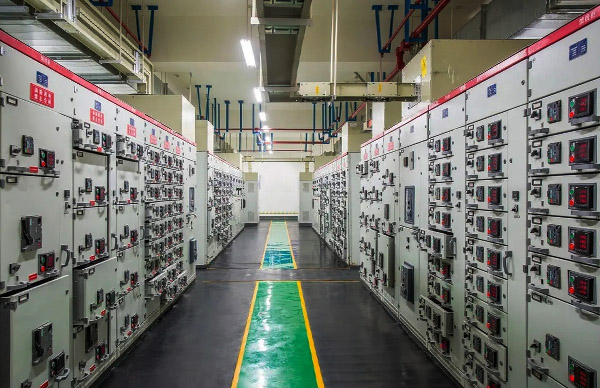

dkc廣州遠卓機電科技有限公司第三、GCK,GCS,MNSdkc廣州遠卓機電科技有限公司
把這三者放在一起,是因為它們有一個共同的名稱——抽出式開關柜,簡稱抽屜柜。顧名思義,在這些柜型中,沒有柜門,是獨個的像抽屜一樣的結構,外觀更類似于家用五斗櫥。上述21柜和GGD的特點中,提到沒有的東西,組合在一起就是抽屜柜。除此以外,抽屜柜最大的特點就是在維修電路時,哪個抽屜里的東西壞了,單獨抽出該抽屜進行更換即可,不影響其它抽屜的正常使用。這使得檢修成本降低很多(檢修時不耽誤生產)。下面單獨闡述抽屜柜每一個柜型的特點。dkc廣州遠卓機電科技有限公司

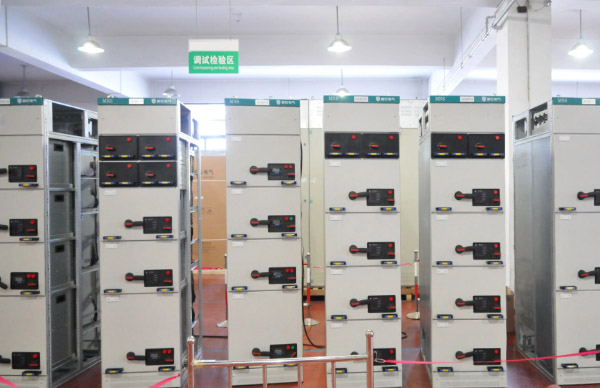

dkc廣州遠卓機電科技有限公司第四、MNSdkc廣州遠卓機電科技有限公司
把它放在最前面說,是因為MNS柜的技術水平最高,,當年是從ABB公司引進的先進柜型。特點如下(與其余兩個柜型相比):dkc廣州遠卓機電科技有限公司
a、分斷能力強;dkc廣州遠卓機電科技有限公司
b、熱穩定性高;dkc廣州遠卓機電科技有限公司
c、垂直接線排是三相四線;dkc廣州遠卓機電科技有限公司
d、最小抽屜單元1/4模數(每層可以裝4個抽屜)。dkc廣州遠卓機電科技有限公司
除此以外,MNS柜型與GCS柜型相同,但MNS的造價要高很多,中小型用戶往往不會使用。dkc廣州遠卓機電科技有限公司

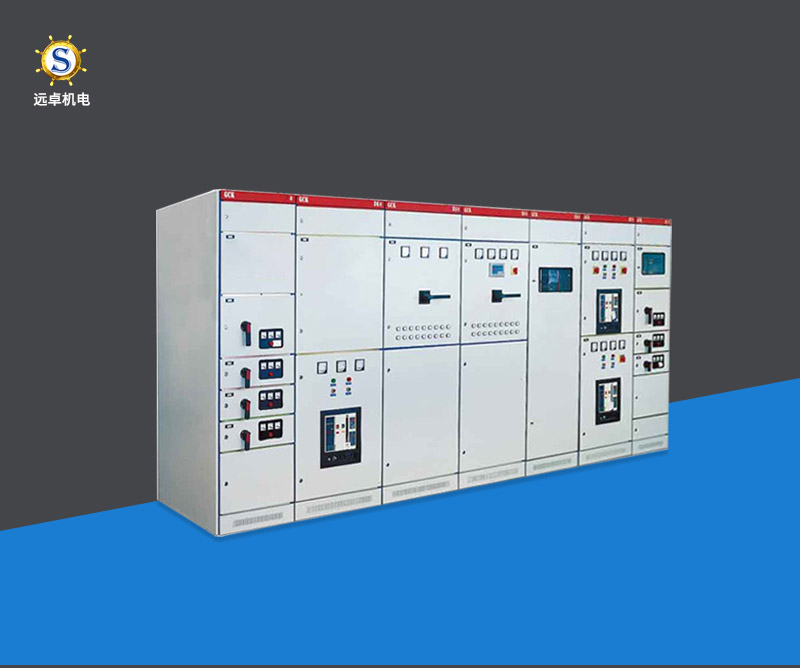

dkc廣州遠卓機電科技有限公司第五、GCK,GCSdkc廣州遠卓機電科技有限公司
這兩者不論從外觀還是名稱,都極易混淆。相對來說,GCS抽屜柜要更先進一些。以下從不同角度闡述二者區別:dkc廣州遠卓機電科技有限公司
a、單元高度:即抽屜的高度。GCK新柜型每個抽屜高200MM,老式柜型高240MM;GCS每個抽屜高度為160MM。dkc廣州遠卓機電科技有限公司
b、單元數量:一般抽屜柜總高為2.2M,除去下端通風和上端母線,GCK可以分為9個單元,而GCS可分為11個(標準柜,有些定制的非標柜就不一定了)。dkc廣州遠卓機電科技有限公司
c、抽屜模數:即每個單元內的抽屜數量。GCK是1個,GCS是2個(也可以只放1個)。如此一來,GCS就可以比GCK做更多的回路(單元數量多,抽屜模數多)。dkc廣州遠卓機電科技有限公司
d、抽出推進裝置:GCS是旋轉抽出推進,靠內部機械機構助力;GCK是靠大手柄,直接拉出(靠蠻力)。dkc廣州遠卓機電科技有限公司
dkc廣州遠卓機電科技有限公司 以上是不同配電柜的區別,都是為了能夠一眼分辨出是什么柜型。想了解更多關于配電柜這方面的知識,你也可以聯系我們的客服,我們真誠為您解答。
